2ТРМ0 двухканальный измеритель с интерфейсом RS-485
Управляйте из OwenCloud
2ТРМ0 – промышленный двухканальный измеритель, предназначенный для измерения температуры, давления, влажности, расхода, уровня и других физических величин в различных отраслях промышленности.
Прибор зарегистрирован в Государственном реестре средств измерений и может применяться на промышленных объектах, подконтрольных Ростехнадзору.
Для архивации и вывода данных с ТРМ в виде графиков или таблиц рекомендуется использовать простую SCADA систему Owen Monitor
Функциональные возможности промышленного измерителя
- Два универсальных входа для подключения широкого спектра датчиков.
- Возможность включения в систему диспетчеризации и передачи данных на верхний уровень по интерфейсу RS-485.
- Одновременное отображение текущих показаний по двум каналам на двух цифровых индикаторах.
- Вычисление разности двух физических величин.
- Масштабирование шкалы для каждого входа.
- Цифровая фильтрация и коррекция входного сигнала.
Преимущества промышленного измерителя
Питание
Универсальное питание позволяет прибору работать как от сети 230В переменного тока, так и от слаботочной сети с номиналом 24В постоянного тока.
USB type С
USB type С порт позволяет подключать ТРМ напрямую к ПК для настройки из программы конфигуратор. При этом отдельное питания не требуется. Прибор питается по USB.
Монтаж
Для удобства монтажа в любых установках и системах на выбор доступны 5 вариантов корпусов: квадратный Щ1, прямоугольный Щ2, компактный Щ5, динреечный Д и настенный Н.
Индикация
Два контрастных индикатора красного или зеленого (в зависимости от модификации) цвета с настройкой выводимых параметров позволят увидеть нужные показания прибора издалека.
Простота
Приборы с небольшим количеством функций удобны в настройке и подключении.
Они не требуют программирования и знаний сложных компьютерных программ для наладки.
Все, что необходимо для запуска ТРМ в работу, – это указать тип датчика, выбрать логику автоматического управления и задать необходимую уставку регулирования или сигнализации.
Авария
Контролируются аварии подключенных датчиков, аварии связи с исполнительными механизмами (LBA), а также настраиваемые пользователем сигнализации по 8 логикам на выбор.
Эксплуатация
Расширенный температурный диапазон обеспечивает надлежащую работу прибора в суровых климатических условиях при температуре от -40 до +50 ⁰С.
Ремонтопригодность
В наших сервисных центрах можно произвести замену вышедшего из строя элемента без необходимости покупки нового прибора.
Диспетчеризация
В приборе поддерживается стандартный протокол Modbus ASCII/RTU по RS-485, который позволяет считывать и записывать параметры прибора удаленно.
Сертификаты
Прибор отечественного производства. Внесен в госреестр средств измерений. Имеет декларацию ЕАС и свидетельство о типовом одобрении морского регистра судоходства (РМРС). Подходит для проектов с импортозамещением.
Технические характеристики промышленного измерителя
|
Параметр |
Значение |
|||
|
Напряжение питания |
~90…264 В (номинальное 230 В) =21...120 В (номинальное 24 В) |
|||
|
Частота напряжения питания |
50, 60 Гц |
|||
|
Потребляемая мощность |
не более 10 ВА |
|||
|
Напряжение встроенного источника питания нормирующих преобразователей |
24 ± 2,4 В (только для исполнения без RS-485) |
|||
|
Максимально допустимый ток источника питания |
50 мА |
|||
|
Универсальные входы |
||||
|
Количество универсальных входов |
2 |
|||
|
Типы входных датчиков и сигналов |
см. таблицу «Характеристики измерительных датчиков» |
|||
|
Время опроса входа |
Не более 1 секунды |
|||
|
Предел основной приведенной погрешности измерения: |
||||
|
- для термоэлектрических преобразователей с включенной компенсацией холодного спая |
±0,5 % |
|||
|
- для остальных типов датчиков |
±0,25 % |
|||
|
Корпус |
||||
|
Щитовой Щ1 |
96×96×53, IP54* |
|||
|
Щитовой Щ2 |
96×48×100, IP54* |
|||
|
Щитовой Щ5 |
48×48×103, IP54* |
|||
|
Настенный Н |
110×129×69, IP66** |
|||
|
DIN-реечный |
88×90×59, IP20 |
|||
|
* со стороны передней панели |
||||
|
Условия эксплуатации |
||||
|
Температура окружающего воздуха |
–40...+50 °С |
|||
|
Атмосферное давление |
84...106,7 кПа |
|||
|
Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги) |
Не более 85 % |
|||
Характеристики измерительных датчиков
Функциональная схема промышленного измерителя
Модификации промышленного измерителя
Обозначение при заказе 2ТРМ0
2ТРМ0-Х.УХ.Х
Схемы подключения промышленного измерителя
Схемы подключения промышленного измерителя ОВЕН 2ТРМ0
Схемы подключения промышленного измерителя ОВЕН 2ТРМ0-Щ1/Щ2/Н
Схемы подключения промышленного измерителя 2ТРМ0-Д
Схемы подключения промышленного измерителя 2ТРМ0-Щ5
* для моделей с RS-485
Комплект поставки промышленного измерителя
- Прибор
- Уплотнительная прокладка*
- Паспорт и гарантийный талон
- Руководство по эксплуатации
- Комплект крепежных элементов*
- Шаблон-трафарет для отверстий щитовых корпусов*
*Для типов корпусов Щ1, Щ2, Щ5.
Документация и ПО для промышленного измерителя
| Документация | ||||
| webРуководство по эксплуатации обновленного 2ТРМ0 с USB | 10.29 MB | |||
| Руководство по эксплуатации (краткое) обновленного 2ТРМ0 с USB | 3.73 MB | |||
| Примеры настройки для ТРМ | 7.28 MB | |||
| Карта регистров для 2ТРМ0 | 128.7 kB | |||
| Протокол испытаний корпуса Н на IP66 | 2ТРМ0, 2ТРМ1, ТРМ1, ТРМ10, ТРМ12 | 3.4 MB | ||
| Таблица соотнесения настроек приборов 2ТРМ0 | 82.33 kB | |||
| Руководство по эксплуатации для 2ТРМ0 без USB | производство до 24.12.2024 | 9.03 MB | ||
| Сертификаты | ||||
| Декларация о соответствии на 2ТРМ0, ТРМ1, 2ТРМ1, ТРМ10, ТРМ12 | zip | 336.73 kB | ||
| Сертификат средств измерений 2ТРМ0, ТРМ1, 2ТРМ1, ТРМ10, ТРМ12 | Россия. 17023-08 |
zip | 80.37 kB | |
| Сертификат средств измерений 2ТРМ0, 2ТРМ1, ТРМ1, ТРМ10, ТРМ12 | Казахстан | zip | 322.78 kB | |
| Сертификат промышленной безопасности на 2ТРМ0, 2ТРМ1, ТРМ1, ТРМ10, ТРМ12 | zip | 2.82 MB | ||
| Свидетельство о типовом одобрении ТРМ | 2ТРМ0, 2ТРМ1, ТРМ1, ТРМ10, ТРМ12 | zip | 1.02 MB | |
| ПО | ||||
| Owen Configurator | v1.28.143 | zip | 134.53 MB | |

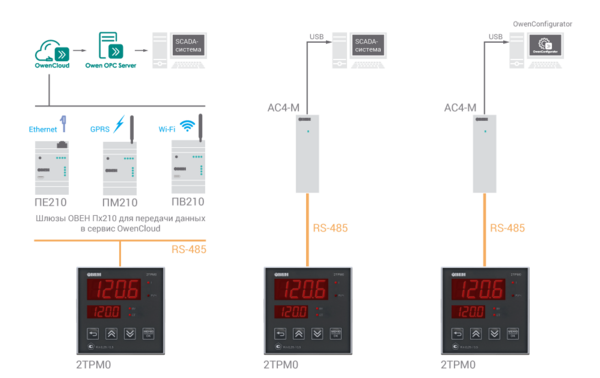

Диспетчеризация промышленного измерителя
Наличие интерфейса RS-485 позволяет включать 2ТРМ0 в системы распределенной диспетчеризации. Информация с прибора на компьютер или мобильное устройство передается в SCADA-системы, облачный сервис, OPC-серверы и др. с помощью сетевых шлюзов по протоколу Modbus RTU/ASCII. Это позволит организовать взаимодействие между различными подсистемами инженерного оборудования для проведения автоматизированного оперативного контроля.
Параметры, доступные для чтения и записи по интерфейсу RS-485
Диспетчеризация в среде MasterSCADA
| Работа с шаблонами настройки MasterSCADA 4D | zip | 22.12 MB | |
| Пример настройки ТРМ-У2 в среде MasterSCADA 4D | 2.36 MB | ||
| Работа с шаблонами настройки MasterSCADA 3.x | zip | 3.26 MB | |
| Руководство пользователя по работе с шаблонами настройки MasterSCADA 3.x | 2.11 MB |
