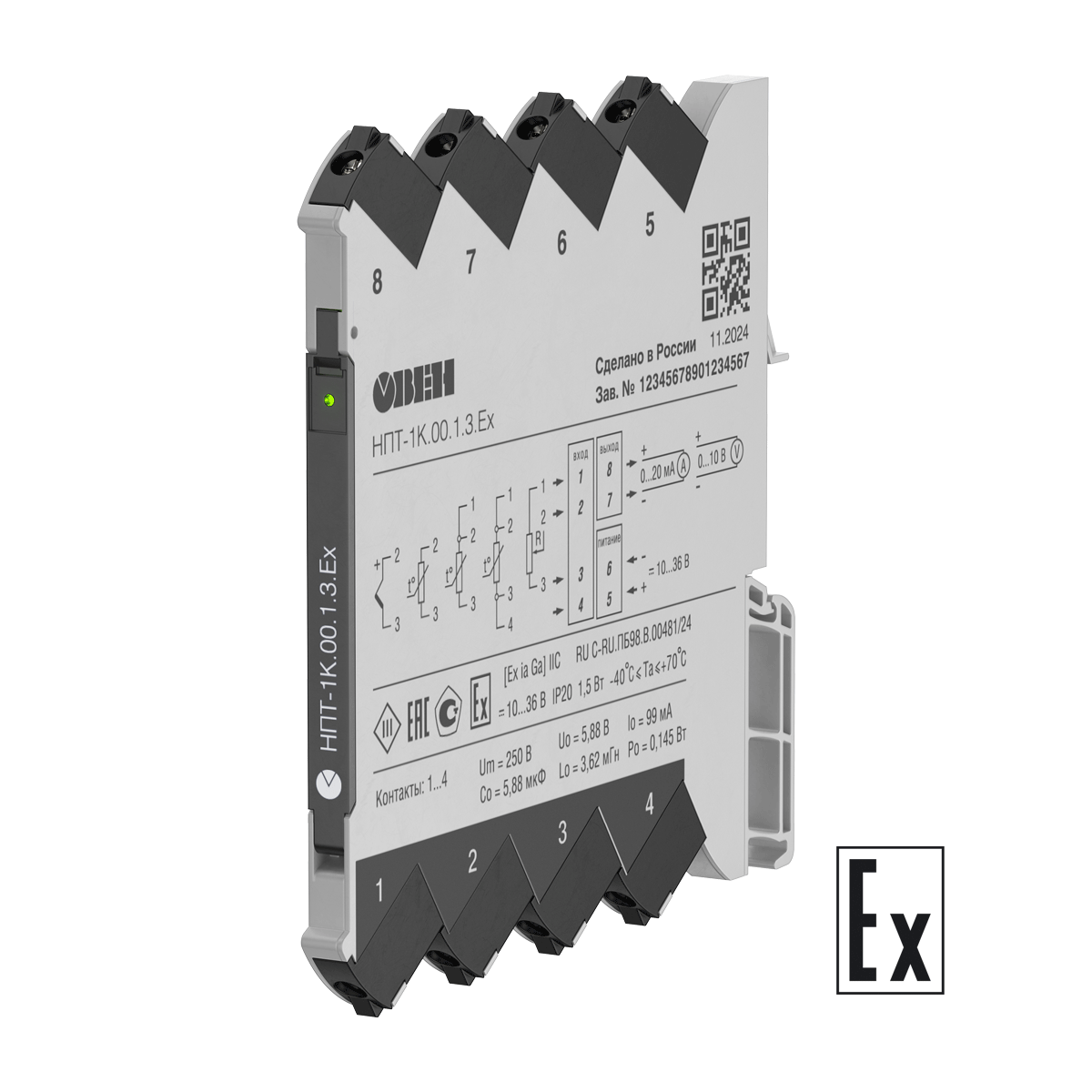

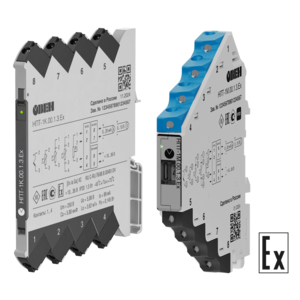

НПТ линейка активных барьеров искрозащиты Ex ia

Новинка

Сертификат средств измерений Россия

Рабочая температура от -40 °С

Интерфейс USB Device

Класс точности 0,25/0,5

Активные барьеры искрозащиты ОВЕН обеспечивают безопасную работу слаботочного электрооборудования во взрывоопасных средах, исключая возможность появления искры во взрывоопасной зоне. Применяются в системах регулирования, сигнализации и аварийной защиты на взрывопожароопасных участках, где присутствуют взрывоопасные смеси газов, паров (Ga), легковоспламеняющиеся и взрывчатые вещества типа пыли и порошка (Da), а также на рудничных шахтах с присутствием метана (Ма)*.

Данные устройства объединяет в одном компактном корпусе барьер искрозащиты и нормирующий преобразователь. Преимуществом этого типа барьеров искробезопасности является наличие гальванической развязки, благодаря чему не требуется заземление, а надежность системы и «помехоустойчивость» повышается.

При этом применение нормированных сигналов снижает влияние электромагнитных помех в цепи измерения температуры, упрощает подключение термодатчиков к контроллерам, позволяет снизить затраты за счет использования обычных медных проводов вместо специализированных термокомпенсационных кабелей, а также в несколько раз увеличить длину линии связи от датчика до измерительного прибора.

* НПТ-1К.Ех имеет маркировку взрывозащиты [Ex ia Ga] IIC.
НПТ-1М.Ех имеет маркировки взрывозащиты [Ex ia Мa] I, [Ex ia Ga] IIC, [Ex ia Da] IIIC.

Функциональные возможности

Совместим с термометрами сопротивления и термопарами (см. табл. «Характеристики датчиков»).
Встроенный барьер искрозащиты позволяющий применять приборы:
- в подземных выработках шахт и их наземных строениях, где присутствует рудничный газ (группа I);
- в наиболее взрывоопасных нерудничных средах, где присутствуют водород, ацетилен (группа IIC);
- во взрывоопасных пылевых средах, содержащих проводящую пыль (группа IIIC).
Гальваническая развязка входных измерительных цепей относительно цепей питания и выходных цепей формирования тока.
Выходной сигнал активный, не требует внешнего источника питания.
Выходной нормированный сигнал: 4…20 мА, 0…20 мА, 0…5 мА, 0…10 В, 0…5 В, 2…10 В (универсальный).
Настройка типа датчика и диапазона преобразования температуры через USB-порт.
Эксплуатация при температуре окружающий среды от -40 °С.
Является средством измерения**.

** Для НПТ-1К.Ех межповерочный интервал составляет 2 года.
Для НПТ-1М.Ех межповерочный интервал составляет 5 лет.

Технические характеристики

Параметр		Значение
		НПТ-1К.Ех	НПТ-1М.Ех
Характеристики питания прибора
Номинальное значение напряжения питания постоянного тока		24 В
Диапазон допустимых напряжений питания постоянного тока		10…36 В
Гальваническая развязка питания от входов/выходов		2500 В
Тип подключения питания		Отдельными проводами
Характеристики датчиков и входных сигналов
Тип датчика		ТС, ТП, сопротивление, потенциометры (см. табл. «Характеристики датчиков»)
Схем подключения ТС		2, 3, 4 - w
Гальваническая развязка домена «входы» от домена «выходы»		2500 В
Характеристики выходных сигналов
Номинальный диапазон выходного сигнала преобразователя	Ток	4…20, 0…20, 0…5 мА
	Напряжение	0…10, 2…10, 0…5 В
Выходной сигнал при аварии на входе (обрыв или КЗ датчика)	Ток	4…20 – 21…23 мА 0…20 – 21…23 мА 0…5 – 5…6 мА
	Напряжение	0…10 – 10…11 В 2…10 – 10…11 В 0…5 – 5…5,5 В
Функция преобразования входных сигналов		Линейная
Допустимое сопротивление нагрузки		Не более 480 Ом – для тока Не менее 1000 Ом – для напряжения
Время
Время установления рабочего режима (предварительный прогрев) после включения напряжения питания, не более		15 мин.
Время установления выходного сигнала после изменения входного сигнала, не более		2 с
Питание выходного сигнала		От встроенного источника
Настройки устройства
Разъем для конфигурирования		Micro Usb	USB Type-C
ПО для конфигурирования		Конфигуратор НПТ v4.1.0.742	Owen Configurator
Метрологические характеристики
Основная приведенная погрешность преобразования, не более	- при работе с ТС	0,25 %
	- при работе с ТП	0,5 %
Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 °, не более	- при работе с ТС	0,125 %
	- при работе с ТП	0,25 %
Характеристики конструкции
Габаритные размеры		(6,1×113×115) ± 1 мм	(12×107×89) ± 1 мм
Степень защиты корпуса		IP20
Степень защиты клемм		IP20
Масса в упаковке, не более		0,2 кг	0,3 кг
Условия эксплуатации
Диапазон рабочих температур		-40…+70 °С
Относительная влажность воздуха, не более		95 %
Атмосферное давление		84…106,7 кПа
Устойчивость к механическим воздействиям		Группа №2 по ГОСТ Р 52931
Устойчивость к электромагнитным воздействиям		Класс А, критерий качества функционирования А по ГОСТ Р МЭК 61326-1-2014	Прибор соответствует требованиям ГОСТ 30804.6.1-2013 и ГОСТ 30804.6.2-2013
Уровень излучения радиопомех (помехоэмиссии)		По ГОСТ 30804.6.3-2013

Параметры взрывозащиты

	НПТ-1К.Ех	НПТ-1М.Ех
Маркировка	[Ex ia Ga] IIC	[Ex ia Ma] I [Ex ia Ga] IIC [Ex ia Da] IIIC
Максимальные значения для подключения по цепи датчика
Максимальное напряжение постоянного тока или эффективное значение переменного, Um, В	250
Максимальное выходное напряжение, Uo, В	5,88	5,4
Максимальный выходной ток, Io, мА	99	95
Максимальная выходная мощность, Ро, Вт	0,145	0,147
		Группа I	Подгруппа IIA	Подгруппа IIC	Подгруппа IIB, IIIC
Максимальная внешняя емкость, Со, мкФ	5,88	1000	1000	35,7	1000
Максимальная внешняя индуктивность, Lo, мГн	3,62	51	31,5	3,9	15,7

Характеристики датчиков

Термометры сопротивления по ГОСТ 6651
	Диапазон преобразования
	Макс.	Мин.
Cu50	-50…+200 ^оС	50^оС
50М	-180…+200 ^оС	50 ^оС
Pt50	-200…+750 ^оС	100 ^оС
50П	-200…+750 ^оС	100 ^оС
Сu100	-50…+200 ^оС	50 ^оС
100M	-180…+200 ^оС	50 ^оС
Pt100	-200…+750 ^оС	100 ^оС
100П	-200…+750 ^оС	100 ^оС
100H	-60…+180 ^оС	50 ^оС
Термопары по ГОСТ Р 8.585
TХК (L)	–200…+800 °С	400 ^оС
TЖК (J)	–200…+1200 °С	500 ^оС
TНН (N)	–200…+1300 °С	500 ^оС
TХА (К)	–200…+1300 °С	500^оС
TПП (S)	0…+1750 °С	400^оС
TПП (R)	0…+1750 °С	500^оС
ТПР (В)	+200…+1800 °С	700^оС
TВР (А-1)	0…+2500 °С	600^оС
ТВР (А-2)	0…+1800 °С	600^оС
ТВР (А-3)	0…+1800 °С	600^оС
ТМК (Т)	–200…+400 °С	300^оС
Термопары по DIN 43710
Typ L	–200…+900 ^оС	400 ^оС
Потенциометр
R<1 кОм	0…100 %	10 %
Сопротивление
R<1 кОм	0…1000 Ом	100 Ом

Схема подключения и функциональная схема

Схема подключения НПТ-1К.00.1.3.Ех

Схема подключения НПТ-1М.00.1.3.Ех

Габаритные и установочные размеры

Габаритные и установочные размеры НПТ-1К.Ex

Габаритные и установочные размеры НПТ-1М.Ex

Модификации

НПТ-Х.00.1.3.Ех

Документация и ПО

Документация
Руководство по конфигурированию НПТ		pdf	2.7 MB
web Руководство по эксплуатации НПТ-1М.Ех		pdf	1.34 MB
web Руководство по эксплуатации НПТ-1К.Ех		pdf	669.12 kB
Сертификаты
Декларация о соответствии на НПТ		zip	253.43 kB
Сертификат средств измерений НПТ	Россия. 44045-10	zip	213.76 kB
Сертификат средств измерений НПТ	Беларусь	zip	179.74 kB
Сертификат средств измерений НПТ	Казахстан	zip	205.79 kB
Сертификат промышленной безопасности на НПТ		zip	10.63 MB
Сертификат взрывозащиты для НПТ-1К. Ex		zip	7.58 MB
Сертификат взрывозащиты для НПТ-1		zip	7.28 MB
Декларацию о соответствии на НПТ-1М		zip	44.81 kB
Сертификат средств измерений на НПТ-1М	Россия. 93838-24	zip	231.87 kB
ПО
Конфигуратор НПТ v4.1.0.742		zip	7.71 MB
Owen Configurator	v1.28.144	zip	135.23 MB

Комплектация

Прибор
Паспорт и гарантийный талон
Руководство по эксплуатации
Методика поверки – предоставляется по требованию заказчика

Примечание - Изготовитель оставляет за собой право внесения дополнений в комплектность изделия.
