КУ1411 кондуктометрический контроллер уровня

Цены



Контроллер ОВЕН КУ1411 обеспечивает контроль уровня токопроводящей жидкости в резервуаре. Прибор имеет встроенные алгоритмы работы и может управлять заполнением, осушением или поддержанием уровня в системах водоподготовки, пищевых производств, фармацевтики и т.д.

Прибор является кондуктометрическим датчиком, включает в себя регулятор для исполнительных механизмов и позволяет настраивать индикацию, может использоваться как светодиодный индикатор.

* Стержень не входит в комплект поставки датчика, он заказывается отдельно.

Основной функционал

• 1-, 2- и 3-канальное исполнение.
• Встроенный кабельный вывод на 2, 5, 10 или 20 метров.
• Два варианта питания: =24 В или ~230 В.
• 3 выхода со следующими управляющими сигналами: токовый И, электромагнитное реле Р, управление твердотельным реле Т.
• Настраиваемая светодиодная индикация.

Преимущества

Универсальность

Специализированные алгоритмы подойдут для 70 % простейших алгоритмов наполнения, осушения или поддержания уровня жидкости в емкостях. Датчик работает со всеми токопроводящими жидкостями, несклонными к налипанию.



Экономичность

Прибор включает в себя датчик, регулятор, индикатор и кабельный вывод. Продукт «4 в 1».






Простота

Не требует программирования и создания документации. Настройка производится с лицевой панели прибора. Ввод в эксплуатацию в течение 30 минут.



Безопасность

Алгоритмом контроллера предусмотрено аварийное положение исполнительных механизмов в случае аварии.




Презентабельность

Лаконичный корпус, выполненный в лучших традициях европейских производителей.





Удобство монтажа

Поворотный корпус обеспечит доступ к параметрам обслуживающему персоналу и упростит установку контроллера. Специальный кабельный вывод исключает неправильность подключения устройства.

×

Содержимое модального окна...

Технические характеристики

•

Наименование	Значение
	КУ1411-Х.Х.Х.Х.24.ХК	КУ1411-Х.Х.Х.Х.230.ХК
Питание
Диапазон входного напряжения (номинальное)	19…30 В (24 В) постоянного тока	90…264 В (230 В) переменного тока
Потребляемая мощность, не более	2 Вт
Электрическая прочность изоляции относительно ВУ	3000 В
Вход
Тип датчика	Кондуктометрический
Настраиваемые уровни чувствительности	1, 10, 100, 500 кОм
ВУ
Количество	Согласно модификации*
Тип и характеристики	Согласно модификации (см. таблицу Характеристики ВУ)
Электрическая прочность изоляции	1500 В
Общие
Температура контролируемой среды	-40…+55 °С
Степень защиты (ГОСТ 14254)	IP65
Габаритные размеры**	(54 × 137 × 80) ± 1 мм
Масса, не более	0,5 кг
Средний срок службы	8 лет

* В настоящем руководстве по эксплуатации примеры представлены для модификации с тремя ВУ.
** Без учета подключаемых электродов.

Характеристики ВУ

Тип	Характеристика	Значение
Управление твердотельным реле («Т»)	Выходной ток, не более	0,2 А
	Выходное напряжение верхнего уровня	4,5…5,2 В
Электромагнитное реле («Р»)	Номинальное коммутируемое напряжение	⎓24 В/~230 В
	Коммутируемый ток, не более	1 А при переменном напряжении не более 250 В и cos(φ) = 1 или при постоянном напряжении не более 30 В
	Ресурс реле, не менее	100 000 переключений
Токовый выход 4...20 мА («И»)	Тип выхода	Дискретный
	Напряжение питания	10…30 В
	Погрешность выходного тока	0,5 % от диапазона
	Сопротивление нагрузки, не более	50…1000 Ом
	Гальваническая изоляция, не менее	1000 В

Условия эксплуатации

Прибор предназначен для эксплуатации в следующих условиях:

• температура окружающего воздуха от -40 до +55 °С;

• верхний предел относительной влажности воздуха: не более 80 % при +25 °С и более низких температурах без конденсации влаги;

• атмосферное давление от 84 до 106,7 кПа.

Габаритные и присоединительные размеры

•

Алгоритмы работы КУ1411

• № Алгоритма

  А-1.1

  Описание алгоритма

  Сигнализация 1 уровень



  № Алгоритма

  А-1.2

  Описание алгоритма

  Наполнение 1 уровень



  № Алгоритма

  А-1.3

  Описание алгоритма

  Осушение 1 уровень



  № Алгоритма

  А-2.1

  Описание алгоритма

  Сигнализация 2 уровень



  № Алгоритма

  А-2.2

  Описание алгоритма

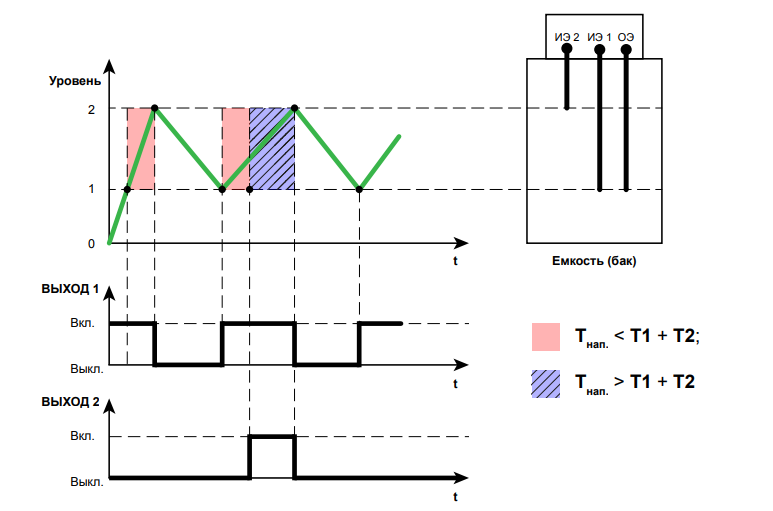

  Наполнение 2 уровень



  № Алгоритма

  А-2.3

  Описание алгоритма

  Осушение 2 уровень



  № Алгоритма

  А-3.1

  Описание алгоритма

  Сигнализация 3 уровень



  № Алгоритма

  А-3.2

  Описание алгоритма

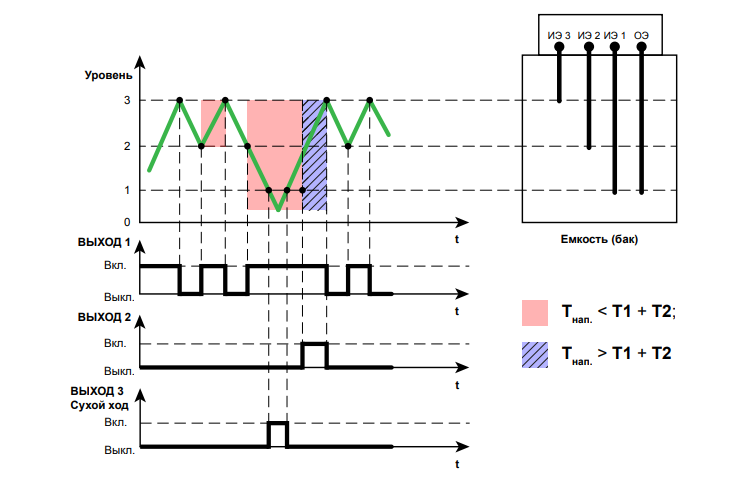

  «Наполнение + авария сухого хода»



  № Алгоритма

  А-3.3

  Описание алгоритма

  «Наполнение + перелив»



  № Алгоритма

  А-3.4

  Описание алгоритма

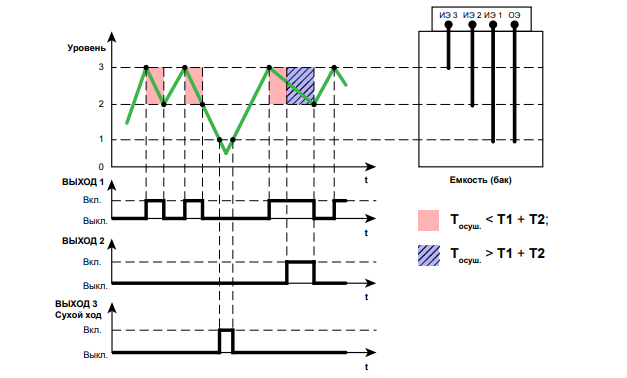

  «Осушение + авария сухого хода»



  № Алгоритма

  А-3.5

  Описание алгоритма

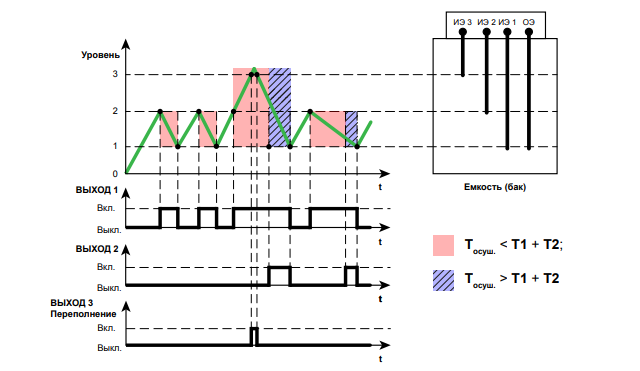

  «Осушение + переполнение»



Модификации

•

КУ1411-Х.Х.Х.Х.Х.ХК

* Стержень не входит в комплект поставки датчика, он заказывается отдельно.

Видео

•

Вебинар «Измерение уровня: датчики и приборы контроля»

Подробнее



Документация

•

Документация
webРуководство по эксплуатации КУ1411	pdf	7.91 MB
Руководство по эксплуатации (краткое) КУ1411	pdf	728.68 kB
Сертификаты
Декларация о соответствии на КУ1411	zip	358.44 kB
Экспертное заключение на КУ1411	zip	3.15 MB

Комплектация

•

• Прибор КУ1411
• Комплект крепежных элементов
• Паспорт и гарантийный талон
• Руководство по эксплуатации
