Колодки для промежуточных реле MEYERTEC

Новинка

Монтажные колодки предназначены для установки реле на стандартную DIN-рейку или плоскость. Иногда к колодкам дополнительно можно использовать аксессуары:

пластиковый держатель – для фиксации реле и защиты от выпадения в условиях вибрации;
модуль индикации – для индикации работы реле.

Технические характеристики

	PYF-02MN PYF-02MN/LN24VDC PYF-02MN/LM220VAC	PYF-03NS	PYF-04MEP	PYF-04MP

Совместимость	Серия реле MN	Серия реле NS	Серия реле MEP	Серия реле MP
Номинальный ток	10 А	12 А	12 А	10 А
Номинальное напряжение	300 В
Электрическая прочность изоляции между контактами	2500 В переменного тока
Сечение подключаемого проводника	0,5…2,5 мм²
Тип зажимов	винтовые
Температура эксплуатации	-40…+60 °С	-40…+65 °С	-40…+85 °С
Относительная влажность воздуха, без конденсации, не более	85 %
Ширина колодки	15,8 мм	42,7 мм	50 мм	30 мм
Масса	45,2 г	46,8 г	83,2 г	47,4 г

Цоколевка

PYF-02MN,
PYF-02MN/LN24VDC,
PYF-02MN/LM220VAC

PYF-03NS

PYF-04MEP

PYF-04MP

Габаритные размеры

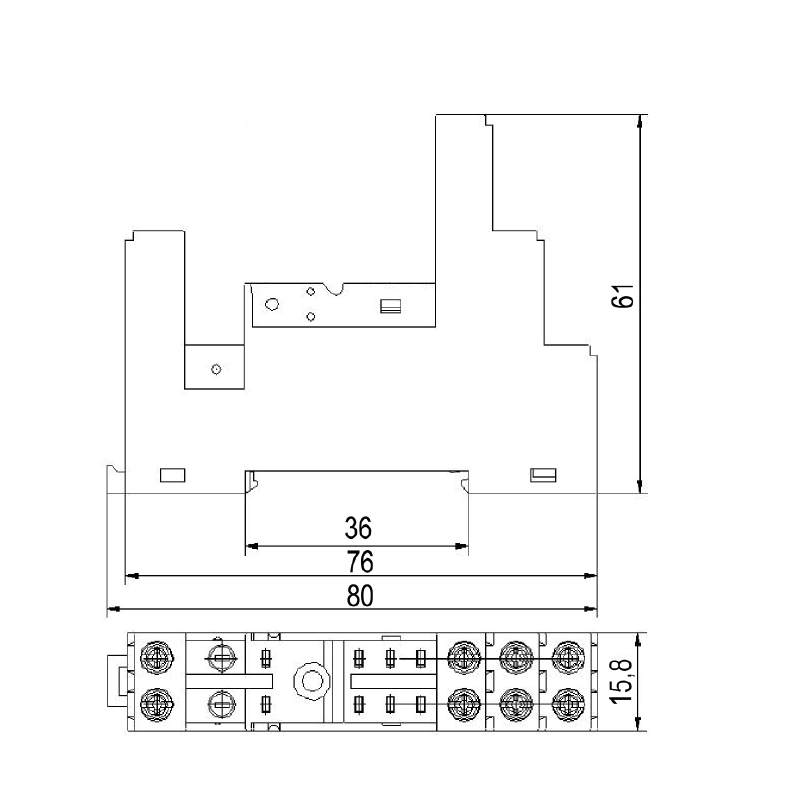

PYF-02MN,
PYF-02MN/LN24VDC,
PYF-02MN/LM220VAC

PYF-03NS

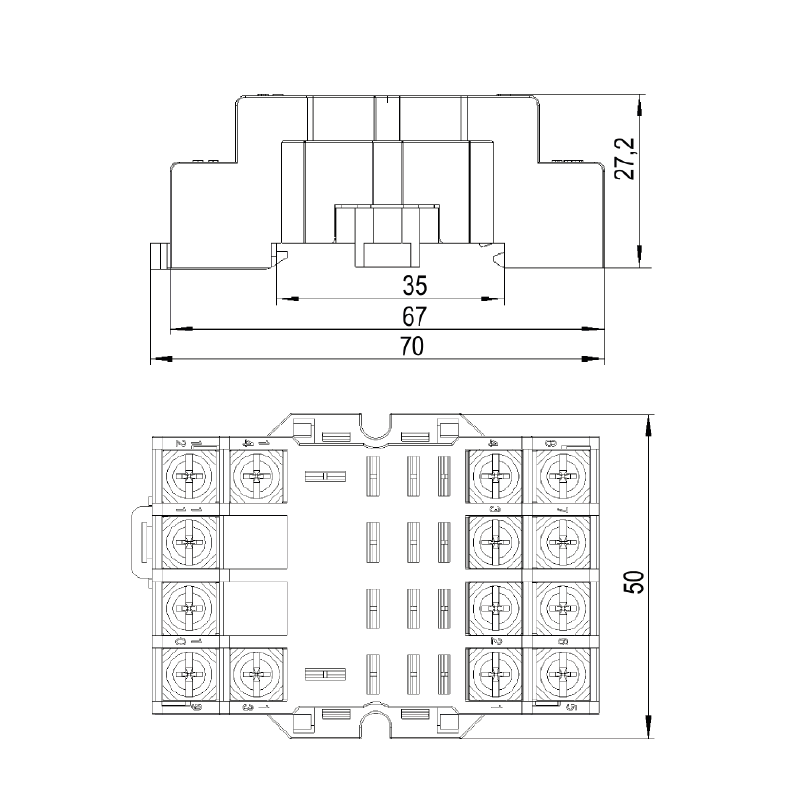

PYF-04MEP

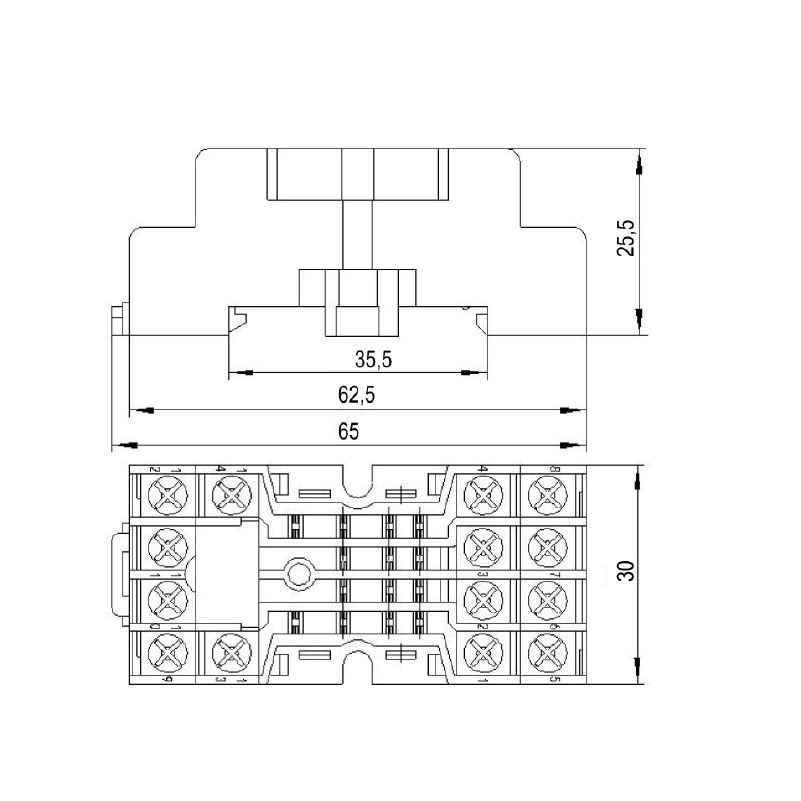

PYF-04MP

Модификации

PYF-ХХХ

Расшифровка модельного ряда колодок для серии реле MN

Модификация	PYF-02MN	PYF-02MN/LM24VDC	PYF-02MN/LM220VAC
Комплектация	Модуль колодка + держатель	Модуль колодка + держатель + индикатор 24 VDC	Модуль колодка + держатель + индикатор 220 VAC
Совместимость	MN-202.D, MN-203.D, MN-203.A, MN-207.A	MN-202.D, MN-203.D	MN-207.A

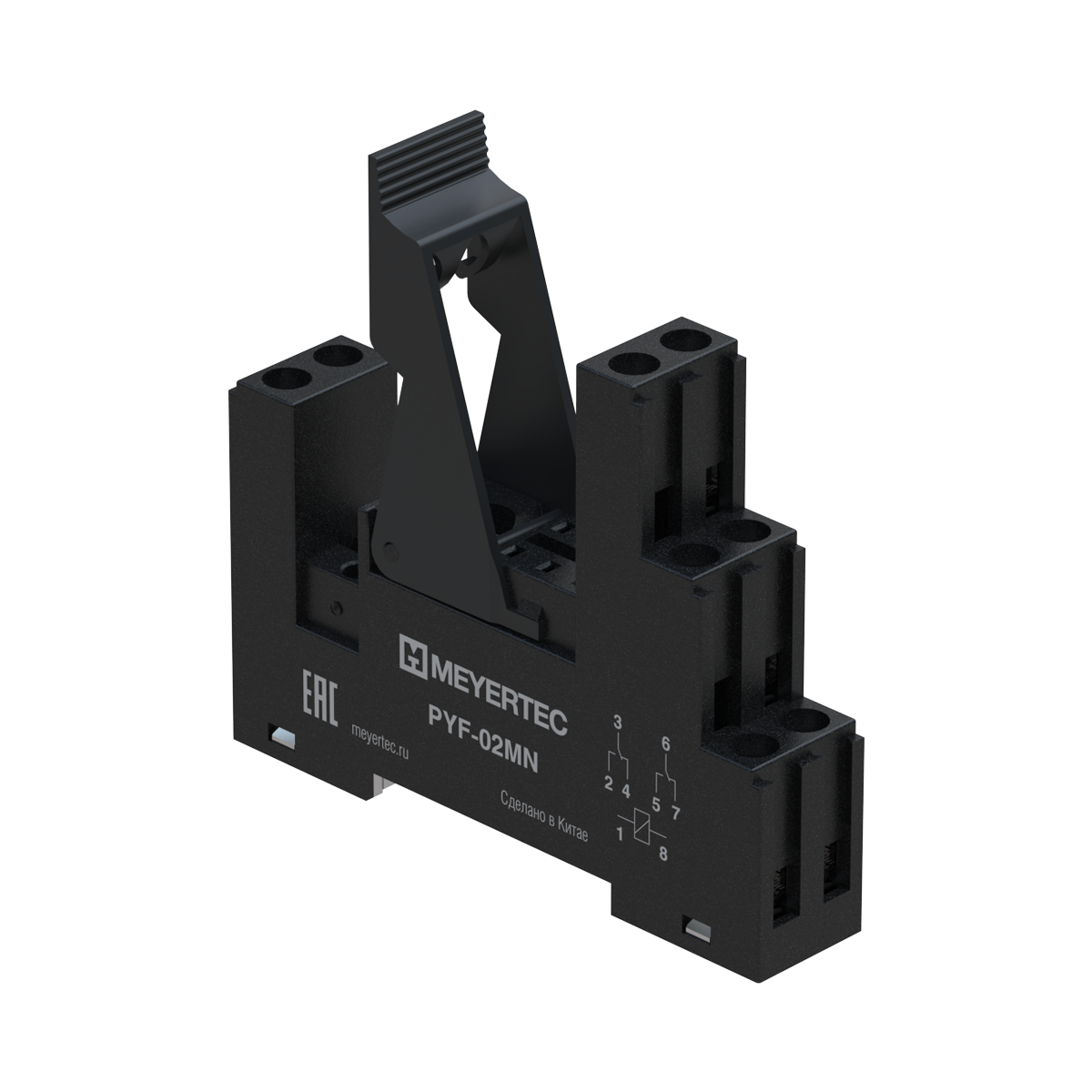

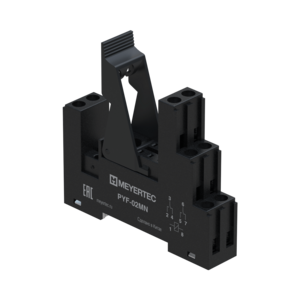

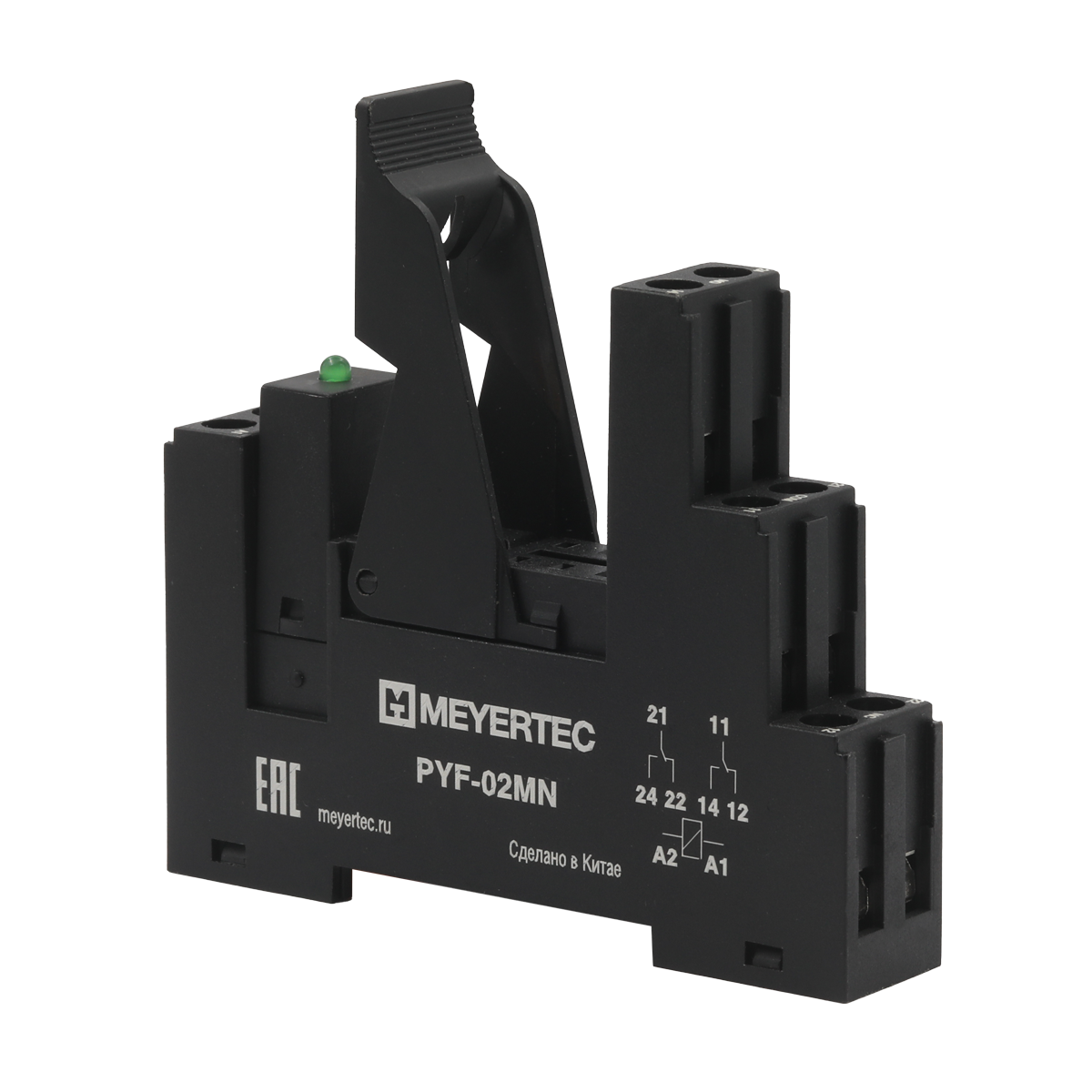

Внешний вид

Документация

Документация
Руководство по эксплуатации PYF-ХХ-X	pdf	6.19 MB
Сертификаты
Декларация о соответствии PYF-ХХ-X	pdf	315.45 kB
