PLC-модем ПШС01

Рабочая температура от -40 °С

Ethernet

PLC

35 6 (10)

80 мбит

Задать вопрос специалисту

Подобрать комплект

46 800,00 ₽

Выбрать и заказать

ПШС01 – PLC-модем, осуществляющий передачу данных по силовой сети 0,4 – 35 кВ. Прибор получает данные от устройств, подключённых к нему по Ethernet и преобразует в широкополосный сигнал для передачи по электрической силовой сети 0,4 – 35 кВ. К линии электропередач ПШС01 подключается при помощи специального устройства присоединения, тип которого зависит от класса напряжения на линии.

Отличительные особенности

Максимальная скорость передачи данных – до 80 Мбит/с.
Передача данных по силовым сетям: 0,4 кВ, 6 – 10 кВ, 20 – 35 кВ.
Расстояние между двумя устройствами без ретрансляции – до 10 км.
Объединение до 16 модемов в одной группе.
Конфигурирование через встроенный WEB-интерфейс.

Технические характеристики

Наименование	Значение
Номинальное напряжение	10…30 В постоянного тока (ном. 24 В)
Максимальная потребляемая мощность	4,5 Вт
Тип модуляции	Широкополосная
Диапазон используемых частот	2…34 МГц
Максимальная скорость передачи данных	200 (FullDuplex 80) Мбит/с
Конфигурирование	WEB-интерфейс
Количество устройств в одном сегменте сети	16
Интерфейс	Ethernet 10/100 BaseT
Устройства подключения к силовой сети	Емкостные
Волновое сопротивление коаксиального кабеля	50 Ом
Крепление	DIN-рейка, на поверхность
Тип корпуса	IP20
Температура эксплуатации	-40…+55 °С
Размеры	125×55×85 мм
Масса, не более	0,3 кг

Применение

АСУ ТП на предприятиях

С помощью ПШС01 возможна организация автоматизации технологических процессов с использованием существующих технологических сетей предприятия (в том числе с использованием троллей) на производствах с тяжелыми условиями эксплуатации, большими расстояниями между объектами, толстыми бетонными перекрытиями. На базе ПШС01 даже в таких условиях можно создать полный комплекс автоматизации предприятия, обеспечить дистанционное управление и диагностику оборудования.

Контроль удаленных объектов на территории предприятия

На любом предприятии, имеющем на своей территории удаленные объекты, связь с которыми необходима, с помощью ПШС01 можно создать единую коммуникационную инфраструктуру, которая включает в себя связь с удаленными объектами и позволяет организовать их контроль.

Мониторинг трансформаторных подстанций

В энергетических отраслях зачастую появляется необходимость в обеспечении связи с оборудованием на удаленных трансформаторных подстанциях. При этом нет возможности тянуть Ethernet из-за слишком большого расстояния до диспетчерского пункта, оптическая сеть довольно дорогостоящая, и, чтобы проложить её, необходимо затратить значительное количество времени. Решением данной проблемы может стать ПШС01: он позволит объединить подстанции в единую систему мониторинга с использованием своих силовых линий без дополнительных коммуникаций, линий связи и абонентских платежей.

Контроль удаленных объектов, к которым подведена линия 6-10 кВ

ПШС01 применяется для объектов, находящихся на большом удалении от развитой телекоммуникационной инфраструктуры. Устройства ПШС01 за счет организации канала связи между диспетчерским центром на уже готовой инфраструктуре – ЛЭП 6-10 кВ, которая будет встроена в систему автоматического и диспетчерского управления, позволяют обеспечивать контроль, мониторинг и управление объектами.

Передача голоса и видео по силовой сети

В современном мире с целью обеспечения безопасности жилых или промышленных объектов используют системы видеонаблюдения. Одним из вариантов организации периметрального видеомониторинга являются IP-камеры видеонаблюдения. А передать IP-видео в режиме реального времени в диспетчерский пункт поможет ПШС01. Аналогичным способом возможна организация IP-телефонии в пределах различных участков.

Управление подвижным оборудованием, работающим от силового кабеля

Подвижное оборудование, такое как грузоподъемные механизмы, электрические транспортные тележки, шагающие экскаваторы, бурильные установки, а также насосы часто нуждаются во внешнем контроле, мониторинге и управлении. По причине наличия подвижных частей у такого оборудования использование коммуникационного кабеля для связи с ним нерационально. При этом для подключения питания оборудования с подвижными частями используют специальные гибкие силовые кабели, способные выдерживать механические воздействия, что делает возможным обеспечение связи с таким оборудованием через силовой кабель с помощью ПШС01.

Габаритные размеры

Схемы подключения

Принцип работы

Прибор ПШС01 получает информацию по встроенному порту Ethernet и преобразует ее в широкополосный сигнал, который при помощи устройства присоединения передается в линию электропередач. Для организации связи необходимы как минимум два прибора ПШС01.

Устройства ПШС01, осуществляющие обмен друг с другом по силовой сети, должны быть настроены на один и тот же частотный диапазон и подключены к одной непрерывной кабельной линии. Каждое из устройств «видит» другие устройства ПШС01 на одной линии в одном диапазоне частот и является приемником, передатчиком и повторителем сигнала.

В случае, если на линии присутствуют явные разрывы или разъединители, то для создания единой непрерывной линии для передачи данных с помощью ПШС01 необходимо «обходить» зону разрыва дополнительными устройствами присоединения, соединенными коаксиальным кабелем между собой.
Работа устройства ПШС01 не зависит от протокола передачи данных.

Видео

Вебинар «PLC-модем ПШС01: высокоскоростной обмен данными на базе Ethernet по силовой сети»

Подробнее

Аксессуары

Для передачи данных по электросети с помощью PLC-модема ПШС01 необходимо использование специализированных устройств присоединения.

Пример маркировки:

УП-ПШС-В.35.П-4М

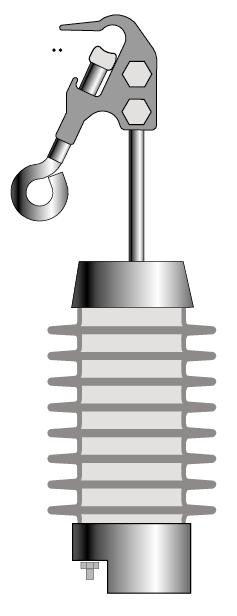

Устройство присоединения к воздушной линии 20-35 кВ, исполнение подвесное, длина коаксиального кабеля 4 метра.

УП-ПШС-1-1М

УП-ПШС- x.x.О

УП-ПШС- x.x.П

Расстояние передачи

Расстояние передачи между двумя устройствами PLC-модемами без ретрансляции по воздушной линии

Класс напряжения	Тип кабеля/присоединения	Расстояние
0,4 кВ	Диаметр кабеля <5 мм	до 1 км
0,4 кВ	Диаметр кабеля >5 мм	до 2 км
6 – 10 кВ	Присоединение L + N	до 5 км
6 – 10 кВ	Присоединение L + L	до 7 км
35 кВ	Присоединение L + N	до 5 км
35 кВ	Присоединение L + L	до 10 км

Расстояние передачи между двумя PLC-модемами без ретрансляции устройствами по подземной кабельной линии

Класс напряжения	Тип кабеля/присоединения	Расстояние
0,4 кВ	Диаметр кабеля <5 мм	до 500 м
0,4 кВ	Диаметр кабеля >5 мм	до 1 км
6 – 10 кВ	Присоединение L + N	до 2,5 км
35 кВ	Присоединение L + N	до 5 км

Общее расстояние передачи данных можно увеличить, установив дополнительные PLC-модемы в качестве ретрансляторов.

Ретрансляция позволяет увеличивать расстояния передачи данных, если они превышают стандартные, указанные в таблицах, а также увеличивать скорость передачи данных, если на определенных участках линий она не удовлетворяет желаемому значению.

Примеры подключения устройств присоединения к ЛЭП

Для УП-ПШС-1 возможно подключение с использованием одного фазного и нулевого проводов

Топология сети

Для организации связи приборы ПШС01 объединяются в сегменты. Сегментом называется группа устройств, обособленная физически (использующая отдельную линию передачи) или логически (использующая один диапазон частот). В одном сегменте сети может объединяться до 16 устройств. Все устройства ПШС01, входящие в один сегмент, должны быть настроены на передачу в одном частотном диапазоне.

Объединение нескольких сегментов в единую сеть осуществляется путем соединения устройств из двух соседних сегментов по Ethernet напрямую или через коммутатор.

Структурная схема организации сети

Соединение сегментов, использующих одну линию PLC-связи

Соединение сегментов, использующих разные линии PLC-связи

Документация и ПО

Документация
web Руководство по эксплуатации ПШС01		pdf	7.87 MB
Руководство по эксплуатации (краткое) ПШС01		pdf	1.39 MB
Паспорт УП ПШС-1 кВ		pdf	353.84 kB
Паспорт УП ПШС-10 кВ		pdf	0.86 MB
Паспорт УП ПШС-35 кВ		pdf	0.93 MB
Сертификаты
Декларация о соответствии на ПШС01		zip	0.93 MB
Декларация о соответствии на ПШС01	ТР ТС 037/2016	zip	0.92 MB
ПО
MIB-файлы ПШС01 (SNMP)		mib	102.25 kB

Цены

На заказ (цены указаны с НДС)
ПШС01	46 800,00 ₽	заказать

Цены на сопутствующие товары (с НДС)

УП ПШС-1-1М	5 040,00 ₽	заказать
УП-ПШС-К.10.О-1.5М	48 000,00 ₽	заказать
УП-ПШС-К.10.О-4М	74 400,00 ₽	заказать
УП-ПШС-К.35.О-4М	90 000,00 ₽	заказать
УП-ПШС-В.10.О-4М	48 240,00 ₽	заказать
УП-ПШС-В.10.П-4М	55 200,00 ₽	заказать
УП-ПШС-В.35.О-4М	83 040,00 ₽	заказать
УП-ПШС-В.35.П-4М	90 000,00 ₽	заказать
УП ПШС-10.О-1.5М	45 840,00 ₽	заказать
