ПЛК323 программируемый логический контроллер

Снят с производства

Интерфейс RS-232

Интерфейс RS-485

Ethernet

Интерфейс USB Device

CODESYS V2

Поддержка архивации на USB-накопитель

Дискретные входы

Дискретные выходы

Рабочая температура от -40 °С

Удаленный контроль и управление с помощью OwenCloud

GSM

Задать вопрос специалисту

Отличительные особенности

Встроенная ОС Linux.
Встроенный GSM/GPRS-модем.
1 x Ethernet.
1 x RS-232.
2 x RS-485.
Наличие встроенного кардридера для подключения карт Micro-SD объемом до 32 ГБ.
Наличие встроенных часов реального времени.
Наличие модификации для работы с SCADA-системой Телемеханика ЛАЙТ.

Преимущества контроллеров ОВЕН ПЛК323

Контроллеры имеют открытую архитектуру на основе ОС Linux, что облегчает их встраивание в вертикально интегрированные среды разработки.
Встроенный GSM/GPRS-модем позволяет использовать контроллер в системах с необходимостью организации беспроводного канала связи как резервного, так и основного.
Возможность создания и сохранения архивов в энергонезависимой памяти контроллера.
Наличие встроенного кардридера позволяет расширять энергонезависимую (Flash) память контроллера до 32 ГБ.
Увеличенное количество последовательных интерфейсов, что позволяет подключать к контроллерам большое количество оборудования от разных производителей с поддержкой разных интерфейсов/протоколов связи.
Встроенные часы реального времени.
Возможность создания и сохранения архивов на Flash контроллера.
Программирование контроллеров в среде CODESYS v3.5, соответствующей стандарту МЭК 61131.
Контроллер поддерживает работу с нестандартными протоколами по любому из портов, что позволяет подключать такие устройства как электро-, газо-, водосчетчики, считыватели штрих-кодов и т.п.

Функциональная схема ОВЕН ПЛК323

Технические характеристики

Общие характеристики

Конструктивное исполнение (ШхВхГ)		Унифицированный корпус для крепления на DIN-рейку (157×129,5×34 мм)
Степень защиты корпуса		IP20 со стороны передней панели, IP00 со стороны клемм
Напряжение питания ПЛК323-220 ПЛК323-24		~90…264 В (номинальное значение 110/230 В) частотой 47…63 Гц =9…30 В (номинальное значение 24 В)
Потребляемая мощность, не более ПЛК323-220 ПЛК323-24		15 ВА 20 Вт
Индикация передней панели		Светодиодная индикация питания, состояния входов/выходов, состояния приема/передачи Ethernet, последовательных портов и GSM

Ресурсы

Центральный процессор		32-разрядный RISC-процессор 180 МГц на базе ядра ARM9 (Atmel AT91RM9200)
Объем оперативной памяти		64 МБ (SDRAM)
Объем энергонезависимой		16 МБ (NOR Flash)
Объем энергонезависимой памяти (Retain)		4 Кбайт (MRAM)

Дискретные входы

Количество дискретных входов		4
Гальваническая изоляция дискретных входов		групповая
Максимальная частота сигнала, подаваемого на дискретный вход, Гц		20

Дискретные входы/выходы*

Количество дискретных входов		4
Гальваническая изоляция дискретных входов		групповая
Максимальная частота сигнала, подаваемого на дискретный вход, Гц		20

* - режим работы входа/выхода выбирается DIP-переключателем на корпусе ПЛК.

Дискретные выходы

Количество и тип дискретных выходов	4, реле
Максимальное напряжение, коммутируемое контактами релейного выхода: переменного тока постоянного тока	270 В 30 В
Максимальный ток, коммутируемый контактами релейного выхода:
нормально-замкнутым контактом	3 А (~250 В, категория используемой нагрузки АС-15) 3 (=30 В, категория используемой нагрузки DC-13)
нормально-разомкнутым контактом	10 А (~250 В, категория используемой нагрузки АС-15) 5 А (=30 В, категория используемой нагрузки DC-13)
Гальваническая развязка дискретных выходов	Индивидуальная

Интерфейсы связи

Ethernet		1
RS-232		1
RS-485 (для ПЛК323-хх.01.хх, с гальванической развязкой)		2
GSM/GPRS*		1, Класс 10
Слот для карты памяти (MicroSD/MicroSDHC)		1

* - Антенна в комлект поставки не входит.

Модификации

Элементы управления

Вид на лицевую панель

Вид на верхнюю поверхность

Вид на нижнюю поверхность

На лицевой панели ПЛК323 расположены:

Индикаторы состояния релейных выходов;
Двухцветныe индикаторы состояния универсальных дискретных входов/выходов порта Р4;
Индикаторы состояния дискретных входов порта Р5;
Индикаторы работы GSM/GPRS-модема;
Три программируемых функциональных индикатора («Ошибка», «Связь» и «Работа»); Функциональное назначение данных индикаторов определяет пользователь;
Индикатор «Питание».

Габаритные размеры

Габаритные размеры ПЛК323

Разметка для установки на щит

Расстояние до стенок корпуса ПЛК323 при монтаже в шкаф для обеспечения вентиляции

ПО, примеры и инструкции

Программное обеспечение

Установочный файл CODESYS v3	Перейти
Таргет файлы и прошивки для ПЛК323	Перейти

Примеры и инструкции

Видео инструкции и примеры

Перейти

Аксессуары

GSM антенна АНТ-1

Компактная штыревая антенна АНТ-01 SMA. Предназначена для мест с хорошим уровнем сигнала сети GSM.

Основные характеристики

Тип разъема	SMA-M
Частотный диапазон	880-960/1710-1990МГц
Входное сопротивление	50 Ом
VSWR	1:1.5
Усиление	1.0 дБ
Направленность	Вертикальная
Максимальная мощность	20 Вт
Габариты
Высота	103 +/-1мм
Макс Диаметр	10.0 мм
Мин Диаметр	8.0 мм

GSM антенна АНТ-2

Компактная антенна на магнитной базе с кабелем длиной 2,5 м

Основные характеристики

Тип разъема	SMA-M
Частотный диапазон	880-960/1710-1990МГц
Входное сопротивление	50 Ом
VSWR	1:1.8
Усиление	3.0 дБ
Направленность	Вертикальная
Максимальная мощность	30 Вт
Габариты
Высота	142 +/-1мм
Макс Диаметр	30.0 мм
Мин Диаметр	5.5 мм
Максимально допустимая скорость ветра	200 Км/ч
Длина кабеля	2500 мм

GSM антенна АНТ-3

Компактная антенна на липком основании для крепления на стекле и других ровных поверхностях. Антенна оснащена кабелем длинной 3 м.

Компактная антенна на липком основании для крепления на стекле и других ровных поверхностях. Антенна оснащена кабелем длиной 3 м.

Основные характеристики

Тип разъема	SMA-M
Частотный диапазон	880-960/1710-1990/2110-2170 МГц
Входное сопротивление	50 Ом
VSWR	1:2.0
Усиление	2.5 дБ
Направленность	Вертикальная
Максимальная мощность	30 Вт
Габариты
Высота	115 +/-1мм
Ширина	22.0 мм
Длина кабеля	3000 мм

GSM антенна АНТ-4

GSM Антена АНТ-4

Компактная антивандальная антенна для крепления на внешней поверхности щита управления и других поверхностях. Антенна оснащена кабелем длиной 2 м.

Основные характеристики

Тип разъема	SMA-M
Частотный диапазон	850/1900МГц - 900/1800 МГц
Входное сопротивление	50 Ом
VSWR	1:1.5
Усиление	2.5 дБ
Направленность	Вертикальная
Максимальная мощность	30 Вт
Габариты
Высота	14,5 мм
Ширина	46.0 мм
Длина кабеля	2000 мм

GSM антенна АНТ-5

GSM Антена АНТ-5

Портативная антенна на магнитной базе для крепления на металлических поверхностях вне щита управления. Антенна оснащена кабелем длиной 3 м.

Основные характеристики

Тип разъема	SMA-M
Частотный диапазон	850/1900МГц - 900/1800 МГц
Входное сопротивление	50 Ом
VSWR	1:1.5
Усиление	7 дБ
Направленность	Вертикальная
Максимальная мощность	30 Вт
Габариты
Высота	290 мм
Ширина	55.0 мм
Длина кабеля	3000 мм

Удлинительный кабель для антенн АНТ-х - Кабель КС10-X

Удлинительный кабель для подключения антенн АНТ-хх. Разъем SMA-F - SMA-M, длина кабеля 3 м.

Удлинительный кабель для подключения антенн АНТ-х. Разъем SMA-F - SMA-M

Кабель

Наименование	Изображение	Комментарии	Длина, м
КС15		Применяется только для прошивки и консольного доступа (Linux) контроллера ПЛК323. Присоединение прочих устройств этим кабелем невозможно.	1,8

FAQ

Общие вопросы

1. Какие протоколы поддерживает ПЛК323?

Перечень поддерживаемых протоколов указан в табл. 1.1 и 1.2.

Таблица 1.1 – основные протоколы передачи данных.

Протокол	Интерфейс	Принцип организации
Modbus RTU	RS-485/RS-232	Через конфигурацию
Modbus ASCII	RS-485/RS-232	Через библиотеку
ОВЕН	RS-485/RS-232	Через библиотеку
Modbus TCP	Ethernet	Через конфигурацию

Таблица 1.2 – вспомогательные протоколы передачи данных.

Протокол	Интерфейс	Принцип организации
Gateway TCP-IP	Ethernet	Служебный
UDP-IP	Ethernet
Codesys Network Variables (over UDP)	Ethernet
ICMP	Ethernet
DHCP- клиент	Ethernet
DNS-клиент	Ethernet
Http	Ethernet

Также контроллер поддерживает работу с нестандартными протоколами обмена.

2. Какие программы можно использовать для подключения к файловой системе/управления файловой системой ПЛК323?

К файловой системе ПЛК можно подключиться при помощи клиентов, работающих по протоколу SCP.

Предлагается использовать следующее ПО (поставляется в комплекте на диске):

- WinSCP (с графической оболочкой)

Для подключения к ПЛК необходимо указать IP адрес, логин root и выбрать тип подключения SCP. Поле пароль оставить пустым (см. рис. 2.1).

Рисунок 2.1 – Окно настроек подключения WinSCP.

- PuTTY(с терминальной оболочкой)

Для подключения к ПЛК необходимо указать IP адрес, выбрать тип подключения SSH (см. рис. 2.2).

Рисунок 2.2 – Окно настроек подключения PuTTY.

В открывшемся терминале в поле login as ввести root, поле пароль оставить пустым.

3. Как определить версию прошивки ПЛК323?

PuTTY:

выполнить команду: cat /etc/RELEASE (рис. 3.1)

Рисунок 3.1 – Терминал программы PuTTY.

WinSCP:

В каталоге /etc/ открыть на просмотр файл RELEASE.

Рисунок 3.2 – Окно просмотра версии прошивки ПЛК323 в WinSCP.

CODESYS

4. Как определить версию используемого target-файла ПЛК323?

Для определения текущей версии target-файла в CODESYS необходимо:

в окне Устройства выбрать Device и в открывшемся окне выбрать вкладку Информация (Information). В графе Версия (Version) будет указана версия используемого target-файла (рис. 4).

Рисунок 4 – Окно просмотра версии target в CODESYS.

5. Какую версию компилятора и профиля визуализации CODESYS рекомендуется использовать при программировании ПЛК323?

Для выбора версии компилятора и профиля визуализации необходимо выполнить операцию «Проект – Установки проекта» (Project – Project Settings). В открывшемся окне выбрать соотв. пункты (см. рис. 5.1 и 5.2).

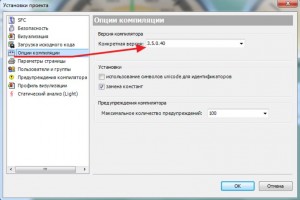

Рисунок 5.1 – Окно выбора версии компилятора

Рисунок 5.2 – Окно выбора версии профиля визуализации

Версию компилятора и профиля визуализации необходимо выбирать в соответствии с версией используемого target-файла ПЛК323.

Т.е. при использовании target версии 3.5.0.40 необходимо выставить компилятор версии 3.5.0.40 и версию профиля визуализации CODESYS V3.5 Patch 4 соответственно.

6. Какая нумерация портов в SysCom (CODESYS)?

RS-232	–	COM2
GSM-модем	–	COM3
1й RS-485	–	COM4
2й RS-485	–	COM5

Рисунок 6 – Нумерация портов ПЛК323

7. Как управлять входами/выходами через CODESYS?

Для управления входами/выходами ПЛК323, следует использовать модуль Owen:Internal, вкладка Соотнесение входов/выходов (I/O Mapping) (рис. 7).

Рисунок 7 – Окно соотнесения входов-выходов ПЛК323.

8. Как активировать модем в CODESYS?

Активация модема в CODESYS производится либо через конфигурацию Owen: Internal, либо при помощи библиотеки PLC323.

Для активации встроенного модема ПЛК323 в CODESYS, через конфигурацию Owen: Internal необходимо переменной GSM_Power присвоить значение TRUE (рис. 8.1)

Рисунок 8.1 – Окно конфигурирования области ввода-вывода ПЛК323

В случае если модем активирован успешно, переменная состояния модема GSM_Status, примет значение False (рис. 8.2).

Рисунок 8.2 – Активация модема.

Для деактивации модема необходимо переменной GSM_Power присвоить значение False, при этом переменная состояния модема GSM_Status, примет значение True (см. рис. 8.3).

Рисунок 8.3 – Деактивация модема.

9. После загрузки проекта в контроллер, переменные не обновляются и высвечиваются серым (рис. 9):

Рисунок 9 – Область обновления выходных переменных.

Для опроса переменных необходимо выполнение одного из условий:

вызов переменной в программе;
установка галочки «Всегда обновлять переменные» в модуле ввода-вывода.

Внимание: при управлении модемом при помощи библиотеки PLC323 галочку «Всегда обновлять переменные» необходимо убрать.

Linux

10. Как произвести активацию/деактивацию модема через Linux?

Создать папку Modem в директории /mnt/ufs/etc и скопировать туда файлы StartModem.sh и StopModem.sh (при помощи программы WinSCP).

Для активации модема необходимо выполнить команду

sh /mnt/ufs/etc/Modem/StartModem.sh

Для деактивации модема необходимо выполнить команду

sh /mnt/ufs/etc/Modem/StopModem.sh

11. Как настроить и активировать GPRS через Linux?

Шаг 1.

Скопировать файлы name.gprs.wc, name.gprs.chat, name.gprs в каталог /mnt/ufs/etc/ppp/peers на ПЛК323 (при помощи программы WinSCP).

Шаг 2.

Задать имя подключению, заменив name в названии файлов на необходимое.

Например:

name.gprs.wc => mts.gprs.wc

name.gprs.chat => mts.gprs.wc

name.gprs => mts.gprs.wc

Шаг 3.

В файле name.gprs.chat указать точку доступа в соответствии с настройками оператора.

Шаг 4.

В файле mts.gprs указать заданное имя подключения.

Шаг 5.

Произвести активацию модема (см. п.10).

Шаг 6.

Запустить через терминал команду активации GPRS:

/usr/sbin/pppd call Имя_подключения.gprs &

При включенном GPRS режиме у ПЛК323 появляется интерфейс ppp0.

Для проверки наличия интерфейса ppp0 (рис. 11) следует набрать команду:

/sbin/ifconfig

Рисунок 11 – Параметры интерфейса ppp0 ПЛК323.

Шаг 7.

Для деактивации модема необходимо выполнить команду

killall pppd

12. Есть ли примеры работы с входами-выходами, внутренними переменными в Linux?

На данный момент предлагается воспользоваться примерами /mnt/ufs/root/test/plc323_testbench.sh

Документация

Документация
Руководство по эксплуатации ПЛК323	ПЛК со встроенным GSM/GPRS модемом для систем диспетчеризации	pdf	5.26 MB
